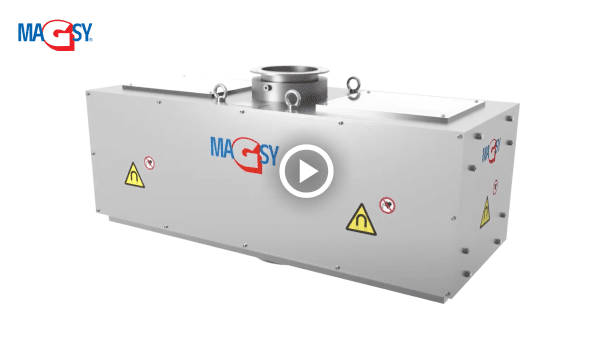

Platten-Magnetabscheider MSP FAC mit automatischem Reinigungssystem
Platten-Magnetabscheider dienen sowohl zum Schutz technologischer Anlagen (Ausführung mit Ferritkern) als auch zur Kontrolle und Sicherstellung der Qualität des Endprodukts (Ausführung mit Neodymkern).
Die hohe Magnetleistung in Verbindung mit einer präzisen Verarbeitung und dem Reinigungssystem erfüllt die Anforderungen selbst anspruchsvollster Kunden aus verschiedensten Industriezweigen, in denen hohe Ansprüche an den Schutz technologischer Anlagen und die Reinheit des Endprodukts gestellt werden.
✓ Automatisches Reinigungssystem
✓ Ferrit- oder Neodymkern
✓ Schutz der Technologie
✓ Kontrolle des Endprodukts
Funktionsprinzip des Abscheiders MSP FAC
Der Magnetabscheider wird durch pneumatische Komponenten von FESTO gesteuert. Das im Lieferumfang enthaltene SIEMENS-Steuerungssystem eignet sich für die meisten industriellen Anwendungen. Das zu separierende Material wird mittig aufgegeben, wo eine verstellbare Verteilerhaube den Materialstrom gleichmäßig auf die Magnetplatten lenkt. Während des automatischen Reinigungsvorgangs werden die Platten in die Seitenbereiche des Abscheiders verschoben, wo sie entmagnetisiert werden und die erfassten Verunreinigungen automatisch in die seitlichen Austräge fallen. Dank der einzigartigen Konstruktion der Magnetkerne erreicht die Baureihe MSP hervorragende magnetische Eigenschaften über den gesamten Materialquerschnitt.
Vorteile des Magnetabscheiders MSP FAC mit automatischem Reinigungssystem
✓ Automatisierung des Reinigungsprozesses steigert die Produktivität, erfordert keine Bedienung und verhindert das Versäumnis von Reinigungsintervallen durch menschliche Fehler. Ein weiterer bedeutender Vorteil ist die hohe Arbeitssicherheit.
✓ Einsatz in Anlagen mit hohem Aufkommen ferromagnetischer Verunreinigungen
✓ Einstellbares Reinigungsintervall entsprechend der Menge der erfassten Verunreinigungen
✓ Anschlussmöglichkeit an ein zentrales Steuerungssystem (standardmäßig potenzialfreie Kontakte, optional PROFINET oder PROFIBUS)
✓ Tiefes Magnetfeld, hohe Abreißkraft und hohe Magnetinduktion
✓ Einsatz auch für schlecht fließende Materialien sowie für abrasive Schüttgüter – Auskleidung mit verschleißfestem Polyurethan – lebensmittelkonform
✓ Für Anwendungen mit höchster Separationsqualität oder erhöhtem Vorkommen feinster ferromagnetischer Verunreinigungen wurde ein Plattenabscheider mit 7 Magnetkreisen entwickelt.
✓ Erfüllt Lebensmittelnormen, z. B. EN 1935/2004
✓ Hergestellt aus Edelstahl 1.4301, Steuerungskomponenten renommierter Hersteller FESTO, Siemens und Rittal
✓ Vorbereitet für Rohrleitungssysteme DN 150/200/250/300. Mit Übergangsstücken kann der Anschluss angepasst werden.
✓ Langlebigkeit, Robustheit und montagefertige Ausführung. Inbetriebnahme und Personalschulung sind optional Bestandteil der Lieferung.
✓ Serviceunterstützung direkt vor Ort oder per Fernwartung über GSM-Modul
✓ Zertifikat der magnetischen Eigenschaften – gemessen mit kalibrierten Geräten durch geschultes Personal
✓ Regelmäßige jährliche Kontrolle und Messung durch die MAGSY-Serviceabteilung direkt bei Ihnen
Einsatzbereiche von Platten-Magnetabscheidern im Betrieb
Separation zur Sicherstellung der Produktreinheit
Wenn der vollautomatische Abscheider MSP FAC zur Sicherstellung der Produktsicherheit und der Qualität des Endprodukts eingesetzt wird, ist er mit einem Neodym-Magnetkern ausgestattet, der Spitzenwerte bei Magnetinduktion und Abreißkraft erreicht. Für Anwendungen, bei denen höchste Separationsqualität oder ein erhöhtes Vorkommen sehr feiner ferromagnetischer Verunreinigungen gefordert wird, wurde ein Plattenabscheider mit 7 Magnetkreisen entwickelt.
Größenmodelle
Die Produktreihe MSP FAC wird standardmäßig für Rohrleitungssysteme mit den Durchmessern DN 150/200/250/300 angeboten. Für andere Abmessungen bzw. kleinere Durchmesser ist eine Installation mithilfe von Übergangsstücken möglich.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Anschlussanforderungen
✓ Elektrik: 230/16 A
✓ Pneumatik: Druckluft – 6 bar dauerhaft
Technische Grundspezifikation
Magnetausstattung
Ferritmagnete mit tiefem Magnetfeld oder sehr starke NdFeB-Magnete, geschützt durch eine Platte aus Edelstahl 1.4301/1.4404
Temperaturbeständigkeit des Magnetmaterials
Anisotroper Ferrit bis 200 °C / NdFeB standardmäßig bis 80 °C – optional 120 °C oder 150 °C
Magnetleistung
Ferrit ca. 2.100 G / 25 N am Kern /// 1.800 G / 20 N an der Kontaktfläche
NdFeB ca. 6.000 G / 80 N am Kern /// 4.500 G / 60 N an der Kontaktfläche
Material des Abscheiders
Standard: Edelstahl 1.4301 / AISI 304
Optional: Edelstahl 1.4404 / AISI 316L (für saures pH-Milieu)
Druckbeständigkeit
Nicht für Druckleitungen geeignet
PLC-Steuerung
Siemens
Pneumatische Steuerungskomponenten
FESTO
Pneumatik- und Elektroschaltschränke
Rittal
Oberflächenbehandlung
Außenflächen und Gehäuse des Abscheiders: maschinelles Strahlen mit keramischem Strahlmittel
Anschlusselemente
Standardmäßig 150×150/200×200/250×250/300×300
Je nach Anforderung ist ein Anschluss an die jeweilige Einbausituation mittels Übergangsstücken möglich.
Für stark staubende Produkte wird der Anschluss an eine Entstaubungsanlage empfohlen – die Öffnungen für die Installation sind am Abscheider bereits vorbereitet – DN 50 – glattes Rohr.
Dichtungsmaterial
Standardmäßig: Dichtungen, die den Anforderungen der Lebensmittelindustrie entsprechen
Optional: nach Kundenanforderung
Optionales funktionales Zubehör
Auskleidung mit verschleißfestem Polyurethan
Elektro- und Pneumatik-Steuerungskomponenten für ATEX-22-Umgebungen
Übergangsstücke für die Installation in Rohrleitungen mit anderem Durchmesser
Inbetriebnahme und Schulung des Personals
Maschinelle Fertigung und Schweißnähte der Bauteile
Maschinelle Fertigung
Die gesamte maschinelle Bearbeitung erfolgt auf Maschinen aus eigener Produktion sowie mit den eigenen Fertigungstechnologien von MAGSY CZ.
Schweißnähte der Bauteile
Ausgeführt gemäß den geltenden technologischen Normen für das Schweißen von Edelstahlwerkstoffen. Durch die anspruchsvolle Endkontrolle der Schweißnähte wird eine hohe Verarbeitungsqualität gewährleistet.
Wofür eignet sich der Platten-Magnetabscheider MSP FAC?
Der Platten-Magnetabscheider MSP FAC eignet sich für Anwendungen, bei denen ferromagnetische Verunreinigungen automatisch aus Schüttgütern entfernt, Produktionsanlagen geschützt oder die Reinheit des Endprodukts sichergestellt werden sollen.
Schutz von Produktionsanlagen
Erfassung gröberer ferromagnetischer Verunreinigungen und Schutz nachgeschalteter Produktionsanlagen.
Reinheit des Endprodukts
Produktkontrolle an Positionen, an denen eine hohe Separationsqualität und die Erfassung feinster ferromagnetischer Verunreinigungen erforderlich sind.
Wie wählt man den Platten-Magnetabscheider MSP FAC aus?
Bei der Auswahl ist zunächst festzulegen, ob der Abscheider hauptsächlich zum Schutz der Produktionsanlage oder zur Kontrolle des Endprodukts eingesetzt werden soll. Darüber hinaus sind der Typ des Magnetkerns, das Rohrleitungssystem, die Materialeigenschaften, das Vorkommen ferromagnetischer Verunreinigungen, die Anforderungen an die Anbindung an das zentrale Steuerungssystem sowie die Betriebsbedingungen zu berücksichtigen.
✓ Schutz der Technologie oder Reinheit des Endprodukts
✓ Ferrit- oder Neodym-Magnetkern
✓ Rohrleitungssystem DN 150/200/250/300
✓ Materialtyp und Fließverhalten des Materials
✓ Intervall der automatischen Reinigung
✓ Anbindung an das zentrale Steuerungssystem
Fragen Sie uns – wir beraten Sie gerne!
Sonderanfertigungen sind unsere Stärke.
Wir helfen Ihnen bei der Auswahl der geeigneten Ausführung des Platten-Magnetabscheiders entsprechend dem Material, dem Rohrleitungssystem, der gewünschten Separationsqualität und den Bedingungen Ihres konkreten Betriebs.
