Magnetabscheider rohrleitung für flüssige Stoffe - manuelle Reinigung

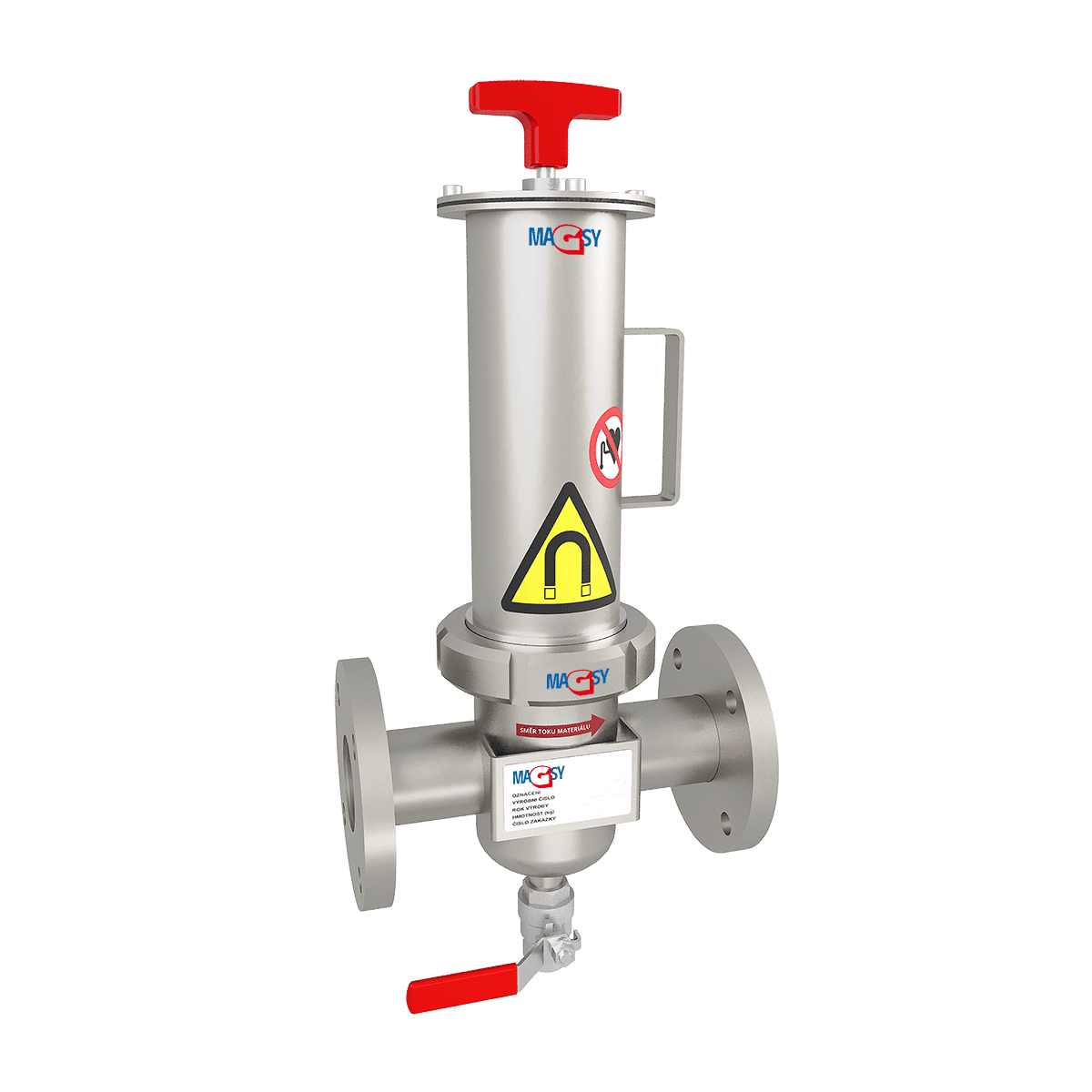

Magnetabscheider für flüssige Stoffe mit manueller Reinigung (MF)
Dieser Magnetabscheider ist für die Abscheidung (das Auffangen) ferromagnetischer Verunreinigungen aus dem Strom flüssiger Stoffe bestimmt. Er ist mit sehr starken Permanentmagneten bestückt. Es handelt sich dabei um NdFeB-Magnete, die eine mehrfach größere Magnetinduktion (Magnetkraft) als die klassischen Ferritmagnete besitzen. Die Ferritmagnete könnten die magnetischen Verunreinigungen nicht in der Flüssigkeit halten.
Standardmäßig liefern wir diesen Magnetabscheider mit einem Ein- und Ausgangsdurchmesser von 50, 100, 150 und 250 mm. Der Magnetabscheider ist auch in doppelwandiger Ausführung für das Beheizen des inneren Rohrs lieferbar. (Separation von z. B. Schokolade).
Konstruktion des Magnetabscheider
Der Magnetabscheider ist so konstruiert, dass man die Magnet-kerne bei der Reinigung aus den korrosionsbeständigen nichtmag-netischen Gehäusen nicht heraus-nehmen muss. Die Magnetkerne können daher nicht verschmutzen oder beschädigt werden. Bei der Reinigung bleiben die Magnetkerne im oberen geschlossenen Teil des Magnetelements. Das Gehäuse des Magnetabscheiders hat an der Unterseite eine Ablassöffnung, um die restliche Wärme und Flüssigkeit vor der Reinigung entleeren zu können
Wasserbeständiger Magnetabscheider
Reinigung des Magnetabscheiders
Nach dem Lösen der Ringschrauben (beim Durchmesser 50 und 100 der Überwurfmuttern) nehmen Sie das Magnetelement aus dem Gehäuse des Magnet-abscheiders heraus. Lösen Sie dann die Siche-rungsklemme und ziehen Sie mit dem Handgriff die Magnete nach oben weg. Dadurch werden die Mag-netrohre entmagnetisiert und die Verunreinigungen fallen ab.
Herausziehen der Magnetkomponente
Magnetabscheider MF 50/1 - ein neuer Typ (MF UP)
Für eine effizientere magnetische Abscheidung, eine bessere Handhabung bei der Reinigung und die Möglichkeit der Verwendung in zertifizierten Produktionsstätten mit dokumentiertem Herstellungssystem haben wir einen neuen Typ, den Magnetabscheider MF 50/1, entwickelt.
Die wichtigsten Vorteile
Austauschmöglichkeit der Magnetrohre
Die Magnete sind im Abscheider durch rostfreie Rohre geschützt. Bei Beschädigung können diese Rohre einfach gegen neue ausgetauscht werden. Aus diesem Grund eignet sich der Abscheider auch für eine anspruchsvolle Umgebung (abrasive Stoffe u.ä.).
Abschließmöglichkeit des Magnetkerns
Dadurch, dass der Griff abgeschlossen werden kann, droht keine Sabotagegefahr durch absichtliches Ziehenam "Reinigungsgriff" während des Herstellungsprozesses.
Alle drei Magnetrohre mit einem Durchmesser von 30 mm
Im Gegensatz zu vielen Mitbewerbern bieten wir das System schon in der Standardausführung mit drei Rohren von 30 mm Durchmesser an.
Magnetische Induktion 13 500 G
Die eingebauten Magnetrohre bieten wir standardmäßig mit einer magnetischen Induktion von 13.500 G an - ein Unterschied von 80 % gegenüber der Konkurrenz!
Kaskaden-Durchlauf
Dank der unterschiedlich angebrachten Ein- und Ausgangsöffnungen kommt es zu einem effizienteren Materialdurchlauf durch den Magnetabscheider und damit auch zur maximalen Ausnutzung der gesamten Länge der Magnetrohre (200 mm).
Reinigungsvorrichtung
Zwecks einfacherer Handhabung bei der Reinigung der Magnetrohre bieten wir eine Reinigungsvorrichtung an, die nach Maß für den Magnetabscheider hergestellt wird.
Materialprüfung
Überzeugen Sie sich selbst, wie effizient für Sie die Metallabscheidung sein kann. Wir überprüfen bei Ihrem Material, wie viele Verunreinigungen von diesem Magnetabscheider aufgefangen werden können
Durchfluss-Magnetabscheider aus Kunststoff - Neuheit (MF PP)
Der Magnetabscheider hat ein geringes Gewicht, hohe Festigkeit und chemische Beständigkeit. Die Temperaturbeständigkeit beträgt bis zu 80 oder 100 °C. Alle mit dem getrennten Medium in Kontakt kommenden Komponenten sind aus Kunststoff gefertigt. Der Magnetabscheider ist für die Lebensmittelindustrie geeignet.
An den Rohrendstücken des Magnetabscheiders befinden sich entweder Flansche oder Verschraubungen. Wir sind jedoch in der Lage, Ihre Anforderungen für die Eingangs- / Ausgangsmaße und verschiedene Arten von Endstücken zu erfüllen.
Magnetabscheider Vorteile
langfristige Temperaturstabilität
hohe Festigkeit in einem weiten Temperaturbereich (auf Wunsch Temperaturbeständigkeit bis 100 °C)
sehr gute chemische Beständigkeit
Anlieferung von UV-beständigen und antistatischen Ausführung möglich
geringes Gewicht
Anschluss an Rohrleitung mittels Flansch und Verschraubung möglich
einfache Handhabung
maximale magnetische Induktion an den Rohroberflächen (Es ermöglicht eine sehr dünne Rohrwand, die die magnetischen Kerne abdeckt.)
Betriebsdruck maximal 4 bar
Einfache Installation und Wartung
Magnetabscheider für Kältemischungen und Kühlemulsionen (MRZ)
Bei diesem Magnetabscheider wurde die Betonung bei der Entwicklung besonders auf seine Feuchtebeständigkeit gelegt. Die Magnete sind abgedeckt und kommen dadurch nie in direkten Kontakt mit der Flüssigkeit. Ein großer Vorteil ist auch, dass die Magnete bei der Reinigung nirgends haften bleiben und eventuelle Verletzungen ausgeschlossen sind. Dieser Abscheider ist mit sehr starken Neodym-Magneten bestückt.
Magnetstäbe
Weitere Möglichkeiten zur Metalltrennung aus flüssigen Mischungenbieten Magnetstäbe und Gitter.
Die Magnete sind im Abscheider durch rostfreie Rohre geschützt. Bei Beschädigung können diese Rohre einfach gegen neue ausgetauscht werden. Aus diesem Grund eignet sich der Abscheider auch für eine anspruchsvolle Umgebung (abrasive Stoffe u.ä.).0
