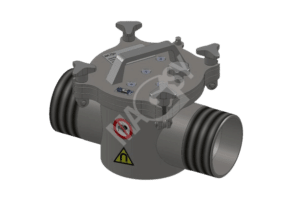

Magnetabscheider für Tankwagen

Weitere Informationen

Die hervorragende Magnetleistung in Verbindung mit der perfekten Verarbeitung und dem Reinigungssystem erfüllen die Anforderungen der anspruchsvollsten Kunden aus verschiedenen Industriezweigen, in denen hohe Anforderungen an die Reinheit des Endprodukts gestellt werden.

Vorteile des Tankabscheiders MF CIS

• Sehr einfache Handhabung und Reinigung, Flexibilität.
• Kann auch fest an der Materialannahmestelle installiert werden.
• Hohe Abrisskraft und magnetische Induktion.
• Vorbereitet für gängige Rohrleitungssysteme – 80 mm (G 3„) und 100 mm (G 4“).
• Erfüllt die Normen für den Einsatz in der Lebensmittelindustrie, z. B. EN 1935/2004.
• Hergestellt aus Edelstahl 1.4301.
• Zubehör: konisches oder flaches abnehmbares Sieb + Schutzbox.
• Widerstandsfähigkeit, Langlebigkeit, Montagebereitschaft.
• Zertifikat über die magnetischen Eigenschaften – gemessen mit kalibrierten Geräten und von geschultem Personal. Regelmäßige Kontrolle und Kontrollmessungen durch die MAGSY-Serviceabteilung direkt bei Ihnen vor Ort.
• Im Schnelllieferungssystem erfasst.

Magnetabscheider für Tankwagen

Magnetabscheider für Tankwagen

Magnetabscheider für Tankwagen

Magnetabscheider für Tankwagen

Größenmodelle

MF CIS wird standardmäßig mit Gewindeanschlüssen G3„ und G4“ – 80 und 100 mm hergestellt.

Funktion des Separators MF CIS

Das Schüttgut durchläuft ein perfektes Labyrinth aus 4 Magnetröhren mit einem Durchmesser von 30 mm, die mit NdFeB-Magneten bestückt sind. Der Körper des Magnetabscheiders ist so konstruiert, dass beim Entladen keine Druckverluste und keine wesentliche Verlängerung der Entladezeit auftreten. Er ist für einen Druck von max. 2 bar für gut fließfähige, nicht abrasive Materialien ausgelegt.

Konstruktion des Separators MF CIS

Der Separator besteht aus zwei vollständig abnehmbaren Teilen – dem Separatorgehäuse und der Magnetkomponente. Die Komponente mit den Magnetröhren wird mit Hilfe eines Bajonettverschlusses aus dem Gehäuse des Magnetseparators herausgenommen und mit Hilfe eines Griffs werden die Neodym-Magnetkerne in die obere Position gezogen. Dadurch werden die Edelstahl-Abdeckröhren entmagnetisiert und die Metalle fallen ab.

Informationen zur Verarbeitungsqualität

Wir legen Wert auf eine hohe Qualität der Magnetabscheider

Reinigungsverfahren MF CIS

Zum Schutz der Magnetkerne vor Beschädigungen während der Reinigung dient eine Sicherheitsbox, die den Separator auch beim Transport im Laderaum des Tankwagens schützt. Als weiteres Zubehör bieten wir ein konisches oder flaches Sieb einschließlich Zwischenstück an, das bei Bedarf am MF CIS installiert werden kann.

Der Separator ist aus Edelstahl 1.4301 gefertigt und sandgestrahlt. Die Abdeckrohre der Magnetkerne sind aus poliertem Edelstahl 1.4301. Auf Wunsch fertigen wir auch einen Tankseparator in vollständig polierter Ausführung.

Das Gesamtgewicht von 12 kg ermöglicht eine problemlose Bedienung durch eine Person.

Grundlegende technische Spezifikationen

Magnetausstattung

• Sehr starke NdFeB-Magnete in polierten Edelstahlschutzrohren

Hitzebeständigkeit des Magnetmaterials

• Standardmäßig bis 80 °C

Magnetische Leistung

• Standardmäßig Stufe III – hohe Abreißkraft und Induktion

Material des Separators

• Standardmäßig: Edelstahl 1.4301 / AISI 304
• Optional: Edelstahl 1.4404 / AISI 316 L (für sauren pH-Wert)

Druckbeständigkeit

• Standardmäßig: 2 bar
• Auf Wunsch kann eine Ausführung für höheren Druck angefertigt werden

Oberflächenbehandlung

• Außenflächen und Separatorgehäuse: maschinelles Strahlen mit Keramikgemisch
• Außenfläche der Abdeckrohre: poliert

Anschlusselemente

• Standardmäßig Gewinderohr 80 oder 100 mm
• Auf Wunsch mit Schnellkupplungen nachrüstbar

Dichtungsmaterial

• Standardmäßig: Dichtung gemäß den Anforderungen für die Lebensmittelindustrie
• Optional: blaue detektierbare Dichtung für die Lebensmittelindustrie oder nach Anforderungen

Optionales Funktionszubehör

• Robuste Sicherheitsbox MF CIS – schützt die Magnetkerne bei der Reinigung und den Separator beim Transport (ausgestattet mit Bürste und Tuch – lebensmittelkonform und 2 Ersatzflügelmuttern)
• Kegelförmiges Sieb (5 mm) oder flaches Sieb (15×15 mm) inklusive Zwischenstück

Maschinenbearbeitung

Die gesamte Maschinenbearbeitung wird auf Maschinen aus eigener Fertigung und mit eigener Maschinentechnologie von MAGSY CZ durchgeführt.

Schweißnähte

Die Schweißnähte werden gemäß den geltenden technologischen Normen für das Schweißen von rostfreien Materialien ausgeführt. Eine anspruchsvolle Endkontrolle der Schweißnähte garantiert eine hohe Verarbeitungsqualität.
